neoPlano | Problemstellung
Als PDF-Dokumente vorliegende Pläne und Statiken müssen für ELBA BW von den Prüfingenieur*innen digital mit Stempeln versehen und anschließend digital signiert werden.
Einer der Stempel muss die spezifische Prüfverzeichnisnummer und das Stempeldatum enthalten.
Das gestempelte PDF muss PDF/A konform und signiert vorliegen, damit es in ELBA BW hochgeladen werden kann.
Die händische Platzierung eines digitalen Stempels ist aufwendig und es entstehen dadurch hohe Personalkosten.
Es ist Zeit für neoPlano.
neoPlano | Idee
neoPlano soll Algorithmen der Computer-Vision und der Künstlichen Intelligenz verwenden um in PDF-Dokumenten Freiräume für die Stempel zu finden.
neoPlano soll Randbereiche und Überlappungen mit komplexen PDF – Strukturelementen (Annotationen) respektieren.
neoPlano soll, wenn möglich, ein PDF\A-konformes Dokument erstellen.
neoPlano | Umsetzung
neoPlano kann hunderte von PDF-Dokumenten mit tausenden von Seiten automatisch digital stempeln. Dazu zerlegt neoPlano jedes Dokument in einzelne Seiten.
Jede Seite wird mit Algorithmen der Computer-Vision beurteilt und eine möglichst optimale Position für den Stempel berechnet. Randbereiche und Annotationen werden berücksichtigt.
Die Stempel werden platziert und die fertige Seite in einem PDF/A-konformen Dokument abgespeichert.
Leider unterliegt auch neoPlano den Einschränkungen von ELBA BW und den Regeln von PDF/A.
ELBA BW erlaubt es nicht Dokumente mit mehr als 800 MByte (Stand: 2026-07-07) zu hinterlegen. Nicht jedes Dokument lässt sich in ein PDF\A-konformes Dokument umwandeln, ohne dass die Größenbeschränkung von ELBA BW zum Tragen kommt.
neoPlano | Regeln

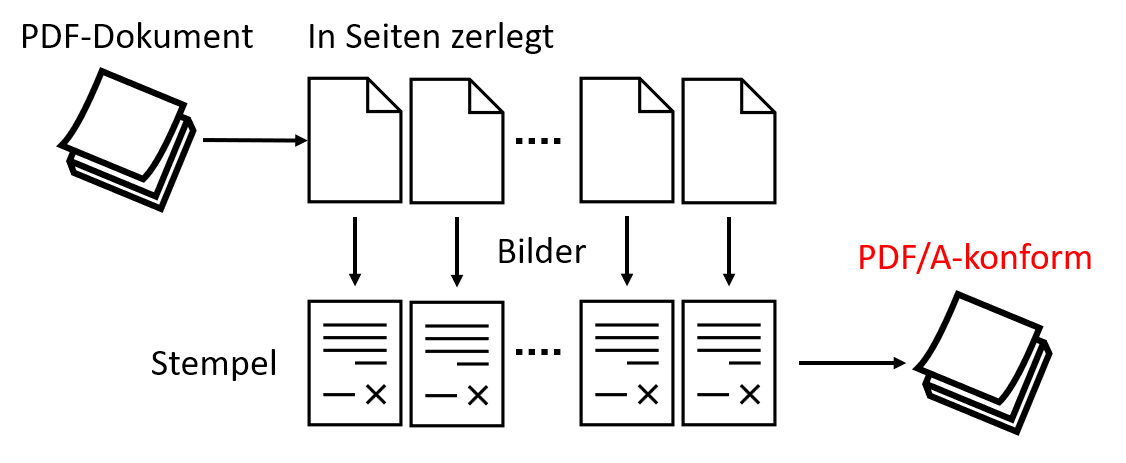

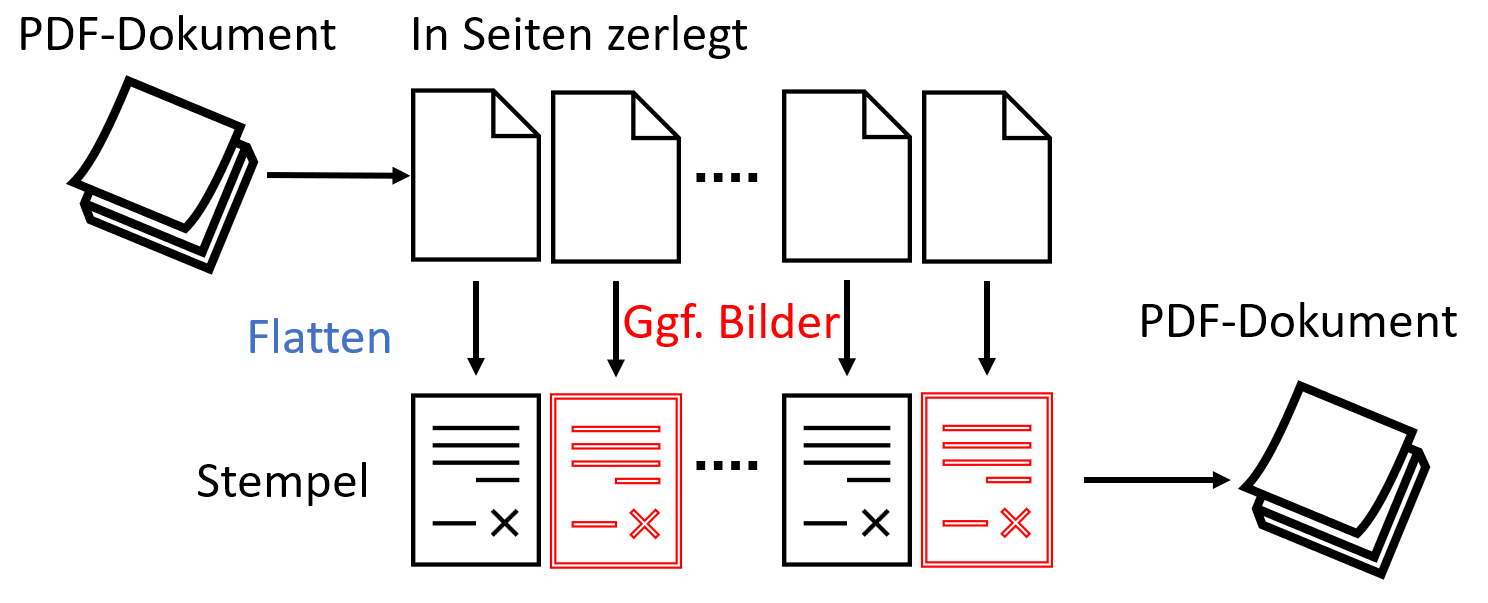

neoPlano wandelt PDF-Dokumente seitenweise in Bilder um. Diese Bilder werden gestempelt und in ein PDF/A-konformes Dokument übertragen.
PDF-Dokumente, die eine gewisse Größe – aktuell 400 MByte – überschreiten, können von neoPlano nicht in dieser Weise bearbeitet werden, da das entstehende Dokument nicht mehr zu ELBA BW hochgeladen werden kann (Größenbegrenzung durch ELBA BW).
Liegt dieser Fall vor, dann geht neoPlano nach folgender heuristischen Methode vor:
- Das PDF-Dokument wird mit ghostscript überarbeitet. Ausgeblendete Ebenen und Strukturen werden entfernt, alle Annotationen werden in der korrekten Reihenfolge „flach“ in das Dokument eingebettet.
- Wenn eine mögliche Kollision des digitalen Stempels mit einem PDF-Element (Annotation) von neoPlano erkannt wird, dann wird diese Seite in ein Bild nach dem Standard-Algorithmus umgewandelt und gestempelt.
- In alle anderen Seiten wird der digitale Stempel direkt von neoPlano integriert.
Das entstandene Dokument muss jetzt aber nicht PDF\A-konform sein. Gründe: Fehlerhaft eingebettete Schriftart, falsche Positionierung von Glyphen usw. Diese Probleme kann neoPlano nicht lösen.
neoPlano bietet zusammen mit veraPDF eine Möglichkeit an, diese Dokumente zu erkennen und gesondert abzulegen.

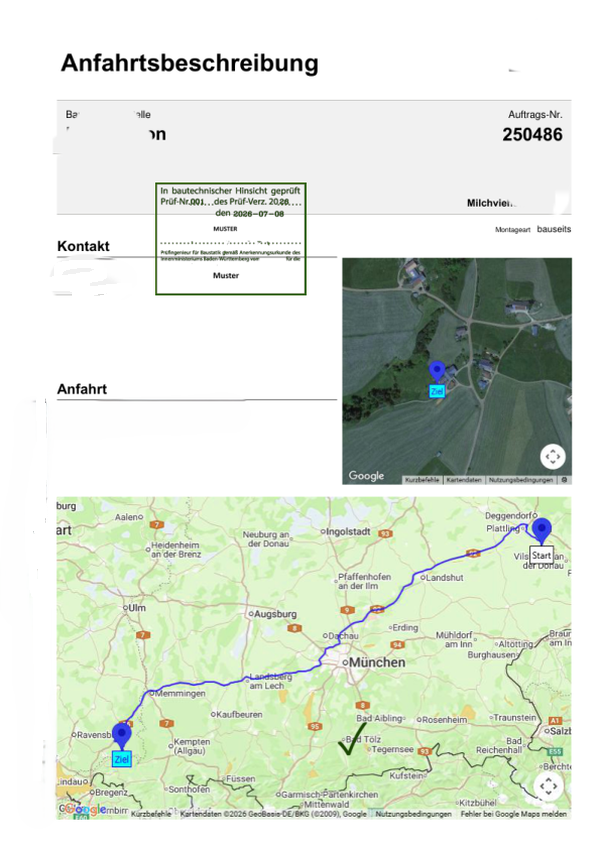

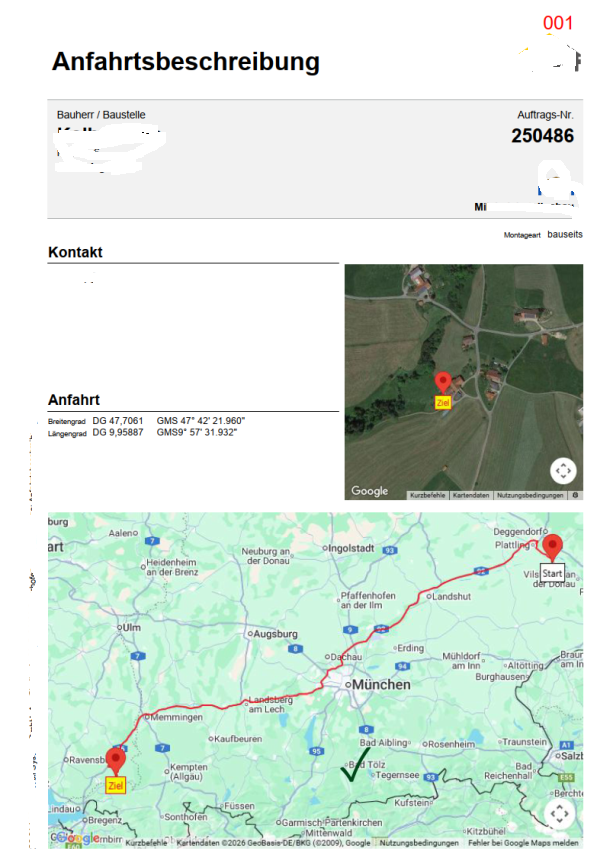

ungestempeltes Dokument

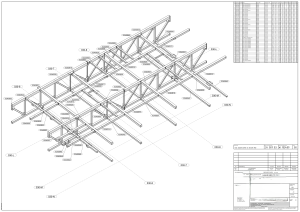

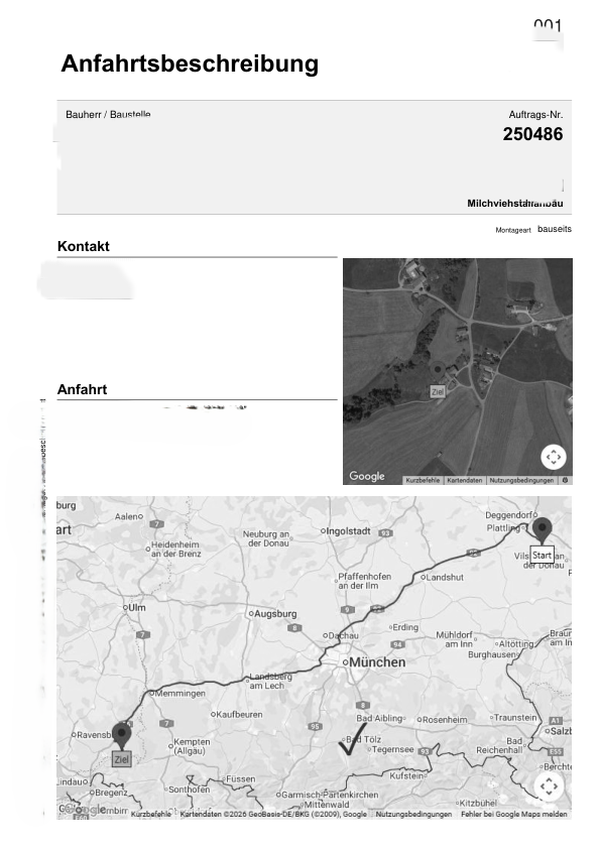

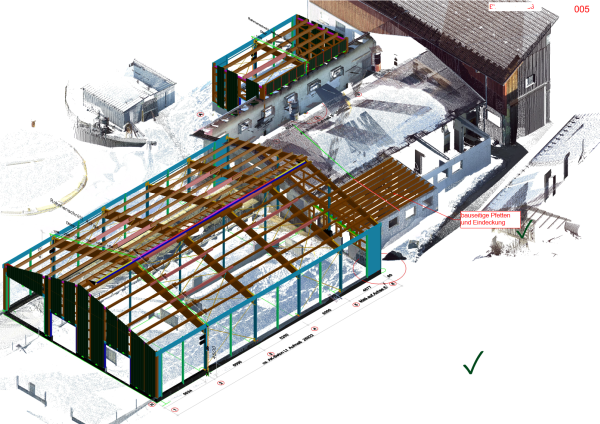

Ein ungestempelter Plan ggf. mit Grüneintragungen liegt als PDF-Dokument vor.

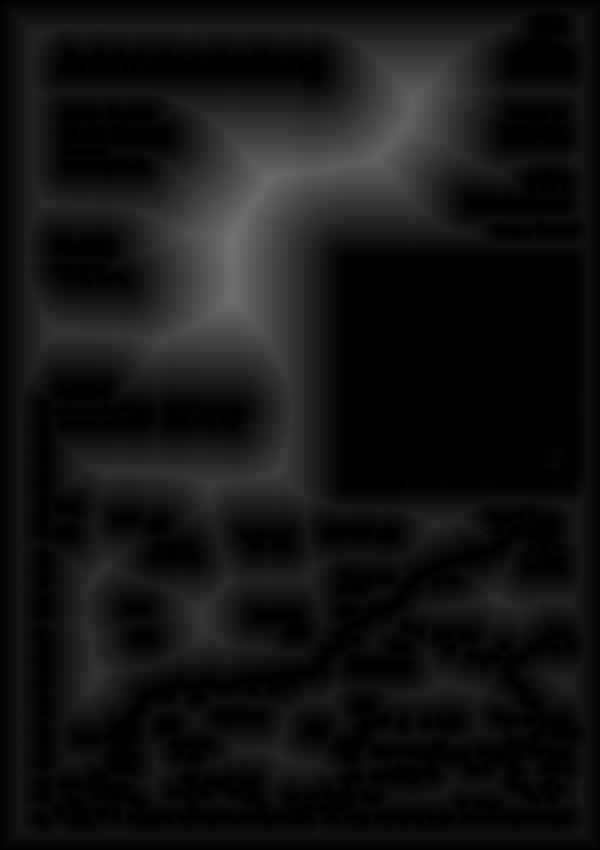

intelligente Abstandsberechnung

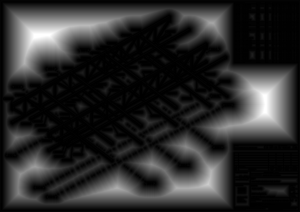

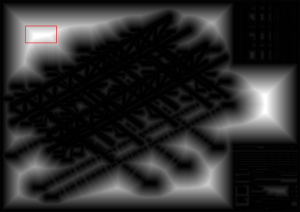

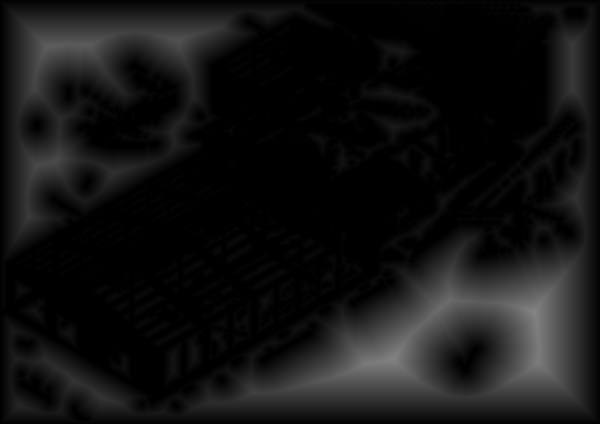

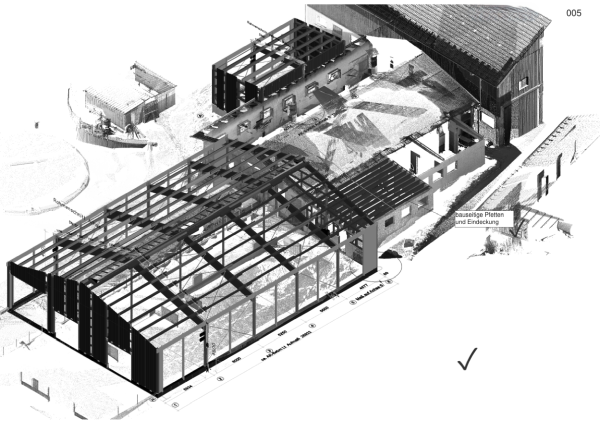

neoPlano erstellt von einem Plan oder einer Statikseite ein Bild. Aus diesem Bild berechnet neoPlano mögliche Positionen für den digitalen Stempel. Je größer die weißen Bereiche, um so besser für den Stempel. Weiße Stellen haben wenig Informationen (Linien, Texte, Bilder usw.) in der Nachbarschaft.
möglicher Platz

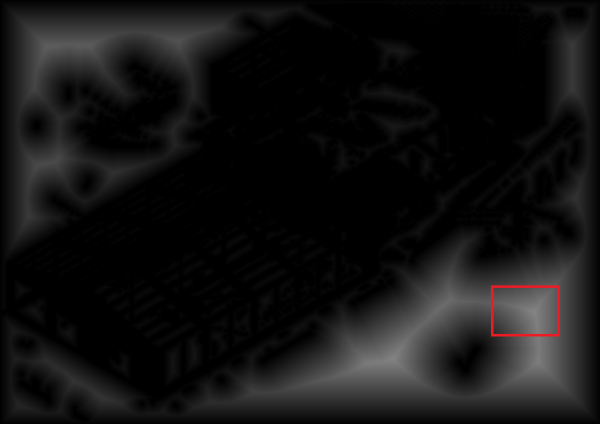

neoPlano ermittelt einen möglichen Platz für den Stempel – hier mit Rechteck gekennzeichnet. Es ist natürlich nicht immer möglich einen Platz zu finden, der nicht mit Informationen (Bilder, Linien, Texte usw.) belegt ist.
gestempeltes Dokument

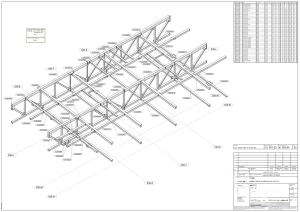

neoPlano setzt den digitalen Stempel an die berechnete Stelle. Der Plan ist digital gestempelt.
Der digitale Stempel wird von neoPlano zur Laufzeit generiert und enthält die Prüfverzeichnisnummer und das Stempeldatum.
mehrseitiges Dokument
neoPlano benutzt zwei verschiedene digitale Stempel. Die erste Seite eines Dokumentes wird immer mit einem Stempel bearbeitet, der die Angabe der Prüfverzeichnisnummer und des Stempeldatums erlaubt.
Die restlichen Seiten werden mit einem zweiten Stempel gestempelt.
